Auspuffbeschichtung richtig einbrennen: Temperaturkurven und Ausgasung ohne Blasenbildung

Die Physik der perfekten Auspuffbeschichtung

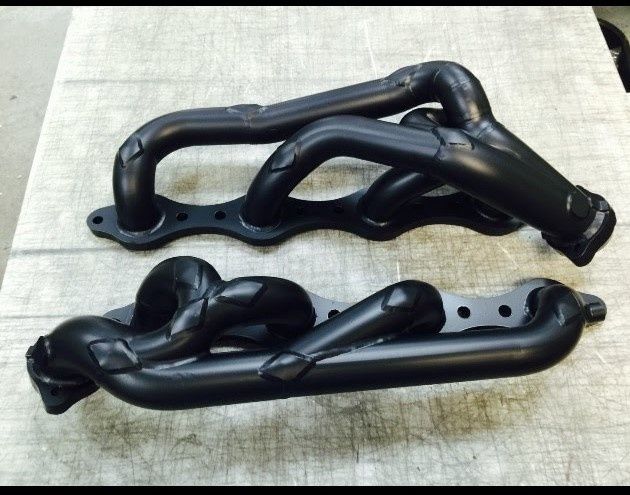

Eine Auspuffbeschichtung muss unter Bedingungen funktionieren, die für gewöhnliche Lackaufbauten längst zu anspruchsvoll sind. Abgaskrümmer, Turboteile und Hosenrohre wechseln innerhalb kurzer Zeit von Umgebungstemperatur zu hoher thermischer Belastung. Entscheidend ist deshalb nicht nur, welches Produkt aufgetragen wird, sondern wie die Beschichtung getrocknet, vorvernetzt und eingebrannt wird. Eine sauber vorbereitete Oberfläche und eine kontrollierte Temperaturführung bestimmen, ob der Aufbau dauerhaft haftet oder nach wenigen Wärmezyklen Blasen, Risse und Abplatzungen zeigt.

Die typischen Schadensbilder entstehen meist nicht durch einen einzigen Fehler. Zu hohe Schichtdicke, eingeschlossene Lösemittel, eine zu schnelle Aufheizung oder ein ungeeigneter Untergrund können sich gegenseitig verstärken. Besonders kritisch ist die Ausgasung: Flüchtige Bestandteile und Reaktionsprodukte müssen entweichen können, bevor die äußere Schicht vollständig abdichtet. Nur wenn Abdunstung, molekulare Vernetzung und thermische Umwandlung aufeinander abgestimmt sind, entsteht ein porenarmer, belastbarer Film. Die folgenden Temperaturstufen zeigen, wie sich dieser Prozess in der Werkstatt kontrollieren lässt.

Chemische Vorgänge zwischen Silikonharz und Keramikmatrix

Viele Hochtemperaturbeschichtungen für Abgasanlagen basieren auf silikonischen Bindemitteln, keramischen Füllstoffen oder Kombinationen aus beiden. Nach dem Auftrag enthält der noch frische Film neben Harz und Pigmenten auch Wasser, organische Lösemittel, Dispergierhilfen und weitere flüchtige Additive. Beim ersten Erwärmen sinkt deren Dampfdruck nicht automatisch kontrolliert ab. Wird die Oberfläche zu schnell heiß, bildet sich außen eine dichte Haut, während darunter noch flüchtige Bestandteile mobil sind. Der entstehende Druck sucht dann den kürzesten Weg durch den Film und erzeugt Blasen oder feine Kanäle.

Mit zunehmender Temperatur beginnen die Silizium-Sauerstoff-Ketten zu kondensieren und sich untereinander zu vernetzen. Das silikonische Netzwerk verliert dabei einen Teil seiner organischen Bestandteile und wird steifer. Bei höheren Temperaturen kann sich die Struktur weiter in eine anorganisch geprägte, keramische Matrix umwandeln. Dieser Übergang ist kein abrupter Schalter, sondern ein temperatur- und zeitabhängiger Prozess. Die genaue Kurve hängt vom jeweiligen Produkt ab. Angaben des Beschichtungsherstellers haben daher Vorrang vor allgemeinen Erfahrungswerten.

Eine Authoritative Source und wissenschaftliche Abhandlungen zu polymer derived ceramics beschreiben, wie aus polymeren Vorstufen durch Vernetzung und Pyrolyse keramisch geprägte Strukturen entstehen können. Für die Werkstatt bedeutet das: Der Film muss zunächst genügend Zeit zum Entgasen erhalten, bevor eine schnelle keramische Umwandlung einsetzt. Gleichzeitig darf das Grundmetall nicht stärker belastet werden, als es seine Legierung, Wandstärke oder Wärmebehandlung zulässt.

• Flüchtige Bestandteile benötigen einen offenen Entweichungsweg und eine ausreichend langsame Anfangserwärmung.
• Die Vernetzung erhöht die Festigkeit, reduziert aber zugleich die Beweglichkeit des Films.
• Die spätere Keramisierung verbessert die Temperaturbeständigkeit, kann bei falscher Führung jedoch innere Spannungen fördern.
• Grundmetalltemperatur, Abgastemperatur und sichtbare Farbtemperatur sind unterschiedliche Kenngrößen.

Gerade bei hochwertigen Abgasanlagen darf die Temperaturgrenze nicht allein anhand einer Werbeaussage beurteilt werden. Hersteller unterscheiden häufig zwischen der Temperatur des Grundmetalls, der Umgebung, des Abgasstroms und der Farbstabilität. Eine Beschichtung kann ihre Haftung behalten, obwohl sich die Farbe bereits verändert. Umgekehrt kann ein dünner Film thermisch stabil sein, während eine zu dicke Schicht durch eingeschlossene Gase versagt.

Die optimale Stufenkurve im Werkstattofen

Ein Werkstattofen bietet den wichtigsten Vorteil, dass die Bauteiltemperatur kontrolliert und gleichmäßig angehoben werden kann. Die Ofenanzeige allein genügt allerdings nicht. Dickwandige Flansche, eingeschlossene Hohlräume und massive Befestigungsbereiche reagieren langsamer als dünne Rohrabschnitte. Haltezeiten sollten deshalb erst beginnen, wenn das Bauteil selbst annähernd die Zieltemperatur erreicht hat. Ein Thermoelement oder eine geeignete Infrarotmessung an repräsentativen Stellen verbessert die Beurteilung deutlich.

Die nachfolgende Kurve ist ein praxisnaher Orientierungsrahmen, kein Ersatz für das technische Datenblatt. Wasserbasierte und lösemittelhaltige Systeme, dünne keramische Filme sowie silikonisch gebundene Hitzeschutzbeschichtungen können deutlich unterschiedliche Programme verlangen.

Stufe	Temperaturbereich	Richtwert für die Haltezeit	Werkstattziel
Abdunstung	80 bis 100 Grad Celsius	30 bis 60 Minuten	Wasser und leicht flüchtige Bestandteile kontrolliert entfernen
Vorvernetzung	150 bis 200 Grad Celsius	30 bis 60 Minuten	Bindemittel stabilisieren, ohne Dampfdruck einzuschließen
Endaushärtung	300 bis 400 Grad Celsius	30 bis 90 Minuten	Vernetzung und thermische Umwandlung abschließen

Zwischen den Stufen sind moderate Aufheizraten sinnvoll. Eine Erhöhung von etwa 2 bis 5 Grad Celsius pro Minute ist für viele Bauteile wesentlich sicherer als ein sofortiger Sprung auf die Endtemperatur. Fachpublikationen zu thermischen Barrieren und Pyrolyseprozessen, wie sie etwa im Journal of the American Ceramic Society zur Umwandlung präkeramischer Polymere dokumentiert sind, sowie herstellerspezifische technische Datenblätter verdeutlichen, dass Zersetzung, Gasfreisetzung und Schwindungsverhalten stark von Temperaturverlauf, Schichtdicke und Verweilzeit abhängen. Nach dem letzten Halteschritt sollte das Bauteil im geschlossenen Ofen abkühlen, damit keine abrupte Temperaturdifferenz zwischen Beschichtung und Metall entsteht.

Ursachen von Ausgasungsblasen und Mikrorissen

Die häufigste Ursache für Blasen ist eine Dampfsperre. Wird die äußerste Schicht durch zu schnelles Erwärmen oder zu hohe Anfangstemperatur dicht, bleiben Lösemittel und Reaktionsgase im Inneren gefangen. Der Druck steigt mit der Temperatur. Sichtbar wird das zunächst als kleine, matte Erhebung, später als aufgeplatzte Blase oder als ringförmige Ablösung. Besonders gefährdet sind überlappende Spritzbereiche, Kanten, Schweißnähte und Stellen, an denen sich die Beschichtung lokal stärker aufgebaut hat.

Mikrorisse entstehen zusätzlich durch thermische Spannungen. Metall und Beschichtung besitzen unterschiedliche Wärmeausdehnungskoeffizienten. Beim Aufheizen dehnt sich das Rohr aus, während die zunehmend starre Matrix diese Bewegung nur begrenzt mitvollzieht. Beim Abkühlen kehrt sich die Belastungsrichtung um. Dünne, gleichmäßige Filme können solche Wechsel meist besser aufnehmen als dicke Schichten. Auch ein zu harter Übergang zwischen Metall, Grundierung und Deckschicht kann Spannungen konzentrieren.

• Zu hohe Nass- oder Trockenschichtdicke erhöht den Weg, den Gase zurücklegen müssen.
• Öl, Silikonreste, Strahlmittelstaub und Oxid unterbrechen die Haftung unabhängig von der Einbrenntemperatur.
• Scharfe Kanten erhalten häufig einen dünneren oder ungleichmäßigen Film und versagen zuerst.
• Ein sichtbarer Farbwechsel ist nicht automatisch ein Haftungsverlust, kann aber auf eine thermische Überlastung hinweisen.

Die Schichtdicke sollte mit dem vom Hersteller geforderten Verfahren kontrolliert werden, etwa über definierte Spritzgänge, Verbrauchsmengen oder eine geeignete Schichtdickenmessung. Für die Temperaturkontrolle ist ein Infrarotthermometer hilfreich, wenn der Emissionsgrad der Oberfläche berücksichtigt wird. Glänzende Metallflächen können deutlich falsche Werte liefern. Eine matte Referenzstelle, ein aufgeklebtes Hochtemperaturmessband oder ein Kontaktfühler liefert unter Umständen bessere Vergleichswerte. Wichtig ist, nicht nur den heißesten Punkt zu prüfen, sondern auch Flansche, Rohrunterseiten und Übergänge.

Einbrennen direkt am montierten Fahrzeug

Das fahrzeugseitige Einbrennen ist nur dann sinnvoll, wenn der Beschichtungshersteller diese Vorgehensweise ausdrücklich zulässt. Ein Fahrzeugmotor erzeugt keine so gleichmäßige Temperaturverteilung wie ein Ofen. Außerdem können Kunststoffteile, Kabel, Dichtungen, Flüssigkeiten und Lackflächen durch Abstrahlung oder Hitzestau gefährdet werden. Die Beschichtung muss vollständig abgelüftet und ausreichend vorgetrocknet sein. Eine feuchte oder noch klebrige Oberfläche sollte nicht unmittelbar hohen Abgastemperaturen ausgesetzt werden.

Vor dem Start sind Umgebungstemperatur, Luftbewegung und Zugänglichkeit zu prüfen. Kalte, feuchte Bedingungen verlängern die Abdunstung. Die Abgasanlage sollte frei von Ölfilm, Montagepaste und Fingerabdrücken sein. Nach der Montage müssen Hitzeschilde, Leitungen und angrenzende Bauteile kontrolliert werden. Eine Beschichtung, die im Ofen problemlos wäre, kann am Fahrzeug durch lokale Hitzestaus an Krümmerbiegungen oder Zylinderabgängen überfordert werden.

1. Den Motor zunächst nur kurz im Leerlauf betreiben und die Anlage langsam erwärmen lassen. Dabei auf Rauch, ungewöhnliche Gerüche, Blasenbildung und ungleichmäßige Temperaturanstiege achten.
2. Nach dem ersten Zyklus den Motor vollständig abkühlen lassen. Die Abkühlphase ist Teil des Einbrennens, weil sich Beschichtung und Grundmetall kontrolliert zurückbilden.
3. Im zweiten Zyklus die Laufzeit vorsichtig verlängern, ohne sofort hohe Drehzahlen oder starke Last zu verwenden. Die Temperatur an mehreren Stellen mit einem geeigneten Messgerät kontrollieren.
4. Nach einer erneuten Abkühlung kann die Anlage schrittweise unter moderater Last betrieben werden. Hitzeschilde und benachbarte Komponenten bleiben dabei unter Beobachtung.
5. Erst wenn Oberfläche, Geruchsentwicklung und Temperaturverteilung unauffällig sind, sollte die normale Belastung freigegeben werden.

Ein zyklischer Leerlaufbetrieb kann die grobe Logik einer Stufenkurve nachbilden, ersetzt jedoch keine präzise Ofenhärtung. Abgasstrom und lokale Flammentemperaturen können besonders am Krümmer erheblich höher sein als die gemessene Außentemperatur. Zudem entstehen bei niedriger Fahrzeuggeschwindigkeit Hitzestaus, die im Fahrtwind nicht auftreten würden. Deshalb ist eine konservative Belastungssteigerung technisch sauberer als ein einmaliger langer Motorlauf.

Wenn die Beschichtung stark raucht, sichtbar Blasen wirft oder sich an einzelnen Stellen verfärbt, muss der Vorgang abgebrochen und die Ursache untersucht werden. Weiteres Aufheizen verschließt die Fehler nicht, sondern kann die Haftung des gesamten Bereichs verschlechtern. Nach vollständiger Abkühlung sind lose Stellen zu entfernen, die Oberfläche erneut zu reinigen und der Beschichtungsaufbau nach den Herstellerangaben zu korrigieren.

Dauerhafter Oberflächenschutz durch kontrollierte Hitzeführung

Eine haltbare Auspuffbeschichtung entsteht nicht durch möglichst hohe Temperatur, sondern durch die richtige Reihenfolge. Erst müssen flüchtige Bestandteile entweichen, dann darf die Bindemittelstruktur vorvernetzen, und erst anschließend sollte die thermische Endumwandlung erfolgen. Gleichmäßige Schichtdicke, saubere Oberflächenvorbereitung und passende Materialauswahl sind dabei ebenso wichtig wie die Temperaturkurve selbst. Nicht jede Beschichtung passt zu jedem Einsatzprofil, insbesondere nicht zu extrem belasteten Turbos oder dünnwandigen Rennabgasanlagen.

Geduld beim Entgasen verhindert kostspielige Nacharbeiten. Wer Bauteiltemperatur und Ofenprogramm kontrolliert, Abkühlphasen einhält und lokale Hitzestaus berücksichtigt, verbessert die Haftung und reduziert das Risiko von Blasen und Mikrorissen deutlich. So entsteht ein technisch sauber umgesetzter Beschichtungsaufbau, der Hitzeschutz, Korrosionsschutz und optische Stabilität unter thermischer Last langfristig miteinander verbindet.

2026-10-03
