Perfekter Grip für Keramik: Warum die Oberflächenrauheit beim Strahlen von Krümmern entscheidet

Das unsichtbare Fundament hitzefester Krümmerbeschichtungen

Eine keramische Auspuffbeschichtung scheitert im Fahrbetrieb nur selten an der angegebenen Temperaturbeständigkeit des Beschichtungssystems. Wesentlich häufiger liegt die Ursache in einer unzureichend vorbereiteten Oberfläche. Der Lack kann thermisch für 800 oder sogar 1000 Grad Celsius ausgelegt sein, doch diese Angabe hilft wenig, wenn er auf einem glatten, ölhaltigen oder erneut oxidierten Untergrund keinen ausreichenden mechanischen Halt findet. Gerade bei Krümmern entstehen beim Kaltstart, unter Volllast und nach dem Abstellen starke Temperaturwechsel. Ohne tragfähige Verankerung beginnt die Schicht an Fehlstellen zu unterwandern, zu reißen oder sich flächig abzulösen.

Eine fachgerecht ausgeführte Auspuffbeschichtung beginnt deshalb nicht mit der Spritzpistole, sondern mit einem kontrollierten Strahlprofil. Das Strahlen entfernt Rost, Zunder, alte Beschichtungen und Verunreinigungen. Gleichzeitig erzeugt es ein definiertes Muster aus Tälern und scharfkantigen Erhebungen, in dem sich die keramische Schicht verankern kann. Die Herausforderung besteht darin, eine robuste Mikroverzahnung zu schaffen, ohne Flansche, Dichtflächen, Gewinde oder dünne Rohrwände unnötig abzutragen. Eine optisch saubere Oberfläche ist daher nicht automatisch eine technisch geeignete Oberfläche.

Physik der Haftung zwischen Verankerungstiefe und Kerbschlagwirkung

Bei dünnschichtigen keramischen Systemen, deren Aufbau häufig nur etwa 15 bis 40 Mikrometer beträgt, muss die Rauheit zur Schichtdicke passen. Der Kennwert Ra beschreibt den arithmetischen Mittelwert der Abweichungen vom mittleren Profil. Er liefert einen brauchbaren Überblick, sagt aber wenig darüber aus, wie tief einzelne Täler und wie hoch einzelne Spitzen tatsächlich sind. Dafür ist Rz, die gemittelte Rautiefe, aussagekräftiger. Zwei Oberflächen können denselben Ra-Wert besitzen und sich dennoch deutlich unterscheiden, wenn eine davon gleichmäßige kleine Strukturen und die andere wenige tiefe Kerben aufweist.

Ist das Ra-Niveau zu niedrig, fehlt der Beschichtung die mechanische Verzahnung. Auf einer lediglich entfetteten oder mit runden Glasperlen geglätteten Metallfläche haftet die Keramik dann überwiegend über physikalische und chemische Wechselwirkungen. Diese reichen unter wechselnder thermischer Belastung oft nicht aus. Das Metall dehnt sich aus und zieht sich wieder zusammen, während sich die keramische Schicht anders verhält. Bei einem Hitzeschock entstehen Schubspannungen an der Grenzfläche. Eine zu glatte Oberfläche kann in diesem Moment ein Abperlen, Ablösen an Kanten oder eine flächige Delamination begünstigen.

Zu tief darf das Profil allerdings ebenfalls nicht sein. Hohe Rz-Spitzen können über die dünne Schicht hinausragen und zu lokalen Spannungsspitzen führen. Scharf ausgeprägte Kerben wirken wie kleine Kerbstellen, in denen sich Risse konzentrieren können. Bei Grauguss besteht zusätzlich das Risiko, dass bereits vorhandene Poren, Gussfehler oder Korrosionsnarben durch aggressives Strahlen geöffnet werden. Für thermisch hochbeanspruchte Abgasanlagen ist deshalb kein maximal rauer, sondern ein gleichmäßiger, kontrollierter Oberflächenzustand entscheidend.

• Ra dient als Mittelwert für die allgemeine Profilhöhe, ersetzt aber keine Beurteilung einzelner Spitzen und Täler.
• Rz macht tiefe Unebenheiten sichtbarer und ist bei dünnen keramischen Schichten besonders wichtig.
• Ein zu kleines Profil reduziert die mechanische Verankerung und erhöht das Risiko von Delamination.
• Ein zu großes Profil kann Kerbspannungen, lokale Schichtüberhöhung und Rissbildung fördern.
• Die Zielwerte müssen an Beschichtungsdicke, Grundwerkstoff und Temperaturprofil angepasst werden.

Als praxisnaher Ausgangspunkt wird bei vielen dünnen Hochtemperaturbeschichtungen ein gleichmäßiges Profil im niedrigen bis mittleren Mikrometerbereich angestrebt. Häufig liegen sinnvolle Arbeitsbereiche ungefähr bei Ra 2,5 bis 5 Mikrometer und Rz 15 bis 30 Mikrometer, doch diese Zahlen sind keine universelle Freigabe. Für Flansche und Dichtflächen gelten andere Anforderungen als für die Rohrmantelfläche. Auch der Beschichtungshersteller kann eigene Vorgaben machen. Die in Richtlinien zu Ra und Rz beschriebenen Zusammenhänge bei Dichtflächen zeigen zudem, dass Rauheit immer gemeinsam mit Ebenheit, Riefenrichtung und Funktionsfläche bewertet werden muss.

Strahlmittelwahl und Korngeometrie für scharfkantige Verankerungsmuster

Nicht jedes Strahlmittel erzeugt dasselbe Profil. Runde Glasperlen reinigen, verdichten und mattieren die Oberfläche, ohne sie stark aufzurauen. Sie sind deshalb für empfindliche Aluminiumteile, dekorative Edelstahloberflächen oder eine schonende Entfernung leichter Oxidation sinnvoll. Für eine tragfähige Verankerung keramischer Beschichtungen auf Stahl und Grauguss sind sie jedoch häufig zu sanft. Das Strahlgut trifft mit einer runden Geometrie auf und glättet die Oberfläche eher, als dass es scharfkantige Täler erzeugt. Ein Glasperlenstrahlen empfindlicher Bauteile kann daher die richtige Reinigungsstufe sein, ersetzt aber nicht automatisch das anschließende Profilstrahlen.

Für die Beschichtungsvorbereitung hat sich kantiges Aluminiumoxid, auch Edelkorund genannt, als vielseitiges Medium etabliert. Es ist hart, schneidet Oxide und alte Beschichtungen zuverlässig ab und erzeugt ein gut kontrollierbares Ankerprofil. Siliziumkarbid ist noch härter und sehr scharfkantig. Es kann bei stark verunreinigten oder extrem harten Oberflächen Vorteile bieten, erhöht aber den Materialabtrag und die Belastung der Strahlanlage. Die Auswahl sollte sich daher am Werkstoff, am Ausgangszustand und an der späteren Schichtstärke orientieren. Ein ausführlicher Leitfaden zur Strahlmittelwahl bestätigt diesen Grundsatz: Das Strahlmittel muss zum Bauteil und zum gewünschten Oberflächenzustand passen, weil ein einmal erzeugtes Profil nicht ohne Weiteres rückgängig gemacht werden kann.

Bei dünnen keramischen Schichten sind feine, gleichmäßig abgesiebte Körnungen meist geeigneter als grobes Strahlgut. Körnungen im Bereich F100 bis F120 können ein kontrolliertes Profil erzeugen, ohne die Oberfläche unnötig tief zu zerklüften. Entscheidend ist nicht nur die nominelle Mesh-Größe, sondern auch die tatsächliche Sieblinie. Überkorn kann tiefe Einzelkerben erzeugen, während ein hoher Anteil an Feinkorn die Schneidwirkung verringert und Staub in Poren einlagert. Nach mehreren Umläufen verändert sich das Strahlgut zusätzlich: Kanten brechen ab, Partikel werden runder und das Profil wird zunehmend ungleichmäßig. Abgerundetes Bruchgut kann zwar noch reinigen, erzeugt aber nicht mehr zuverlässig die scharfkantige Verankerung, die eine Beschichtung benötigt.

• Aluminiumoxid ist ein guter Standard für Entrostung, Entlackung und gleichmäßiges Profilieren von Stahl und Guss.
• Siliziumkarbid ist besonders hart und aggressiv, verlangt aber eine sorgfältige Druck- und Standzeitkontrolle.
• Glasperlen eignen sich vor allem für Reinigung, Verdichtung und optische Mattierung.
• Kantiges Glas- oder Keramikgranulat kann eine schonendere Alternative sein, wenn Eisenverunreinigung vermieden werden muss.
• Verschlissenes Strahlgut ist auszusondern, sobald Profil und Schnittwirkung deutlich nachlassen.

Materialduell Grauguss versus Dünnwand-Edelstahl im direkten Vergleich

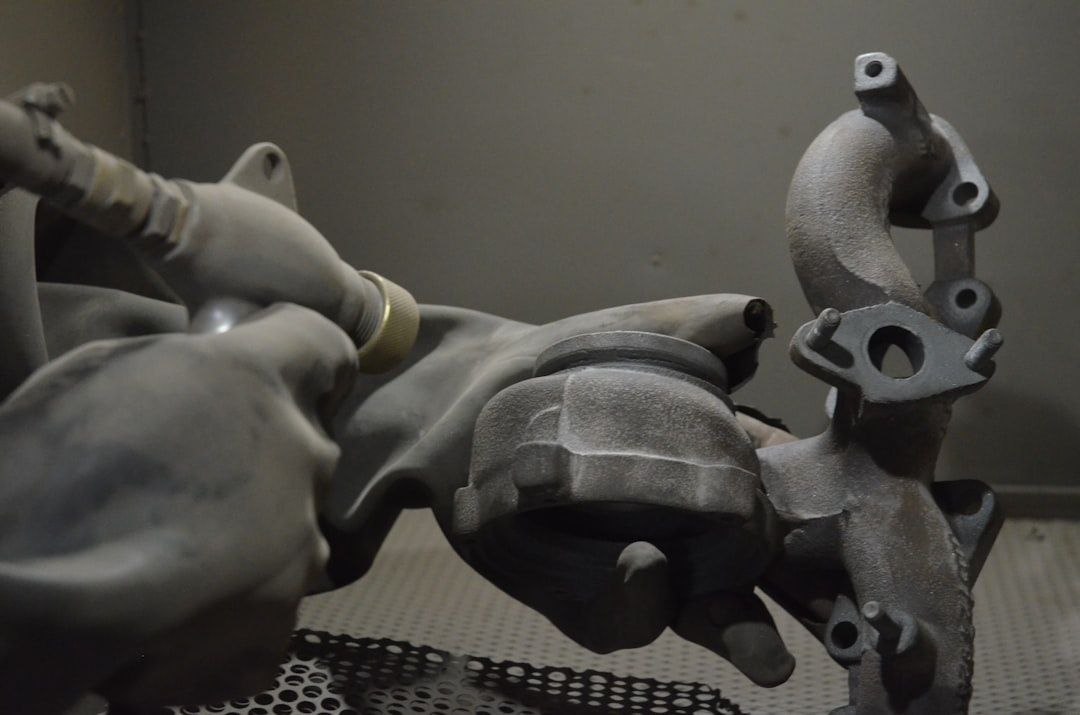

Massive Graugusskrümmer verzeihen bei der mechanischen Bearbeitung mehr als dünnwandige Edelstahlsysteme. Ihre Wandstärken sind meist robust, die Oberfläche ist jedoch oft durch tiefgehende Oxidation, alte Ölkohle und poröse Gussstrukturen belastet. Besonders bei gebrauchten Teilen können Ölrückstände tief in den Poren sitzen und beim späteren Einbrennen ausgasen. Ein reines Abstrahlen der sichtbaren Oberfläche reicht dann nicht aus. Vor dem Profilstrahlen ist ein thermisches Entgasen sinnvoll, damit eingeschlossene Kohlenwasserstoffe nicht nachträglich Blasen unter der Beschichtung erzeugen.

Dünnwandiger Edelstahl mit etwa 1,0 bis 1,5 Millimetern Wandstärke verlangt dagegen eine deutlich zurückhaltendere Arbeitsweise. Hoher Druck und ein zu lange auf einer Stelle verweilender Strahl können das Blech lokal erwärmen, verformen oder durchstrahlen. Flansche können sich verziehen, wenn sie ungleichmäßig belastet werden. Außerdem kann Edelstahl durch falsches Strahlgut mit Eisen kontaminiert werden, was später Flugrost verursacht. Die folgenden Werte sind als Startpunkte zu verstehen und müssen an Anlage, Düse, Abstand, Strahlmittel und Bauteilgeometrie angepasst werden.

Bauteil	Strahlmittel	Körnung	Richtdruck	Strahlwinkel	Zielprofil
Massiver Grauguss	Aluminiumoxid	F80 bis F100	4,5 bis 6 bar	70 bis 90 Grad	Ra etwa 3 bis 6 Mikrometer, gleichmäßig verteilt
Grauguss mit tiefer Oxidation	Aluminiumoxid, bei Bedarf Siliziumkarbid	F80 bis F100	4 bis 5,5 bar	60 bis 80 Grad	Rz kontrollieren, keine scharfkantigen Einzelkerben
Dünnwandiger Edelstahl	Reines Aluminiumoxid oder eisenfreies Keramikgranulat	F100 bis F120	2,5 bis 4 bar	30 bis 60 Grad	Ra etwa 2,5 bis 4,5 Mikrometer
Flansch und Dichtfläche	Abgedeckt, nur Randbereiche bearbeiten	Keine direkte Bearbeitung	Keine direkte Belastung	Keine direkte Belastung	Ebenheit und Dichtgeometrie erhalten

Bei beiden Werkstoffen gilt: Die Tabelle ersetzt keine Probebearbeitung und keine Messung. Besonders bei restaurierten Teilen sollte zunächst an einer unkritischen Stelle geprüft werden, wie stark das gewählte Medium tatsächlich abträgt. Nach dem Strahlen muss die Oberfläche frei von glänzenden Reststellen, losem Staub und sichtbaren Oxidnestern sein. Ein gleichmäßiges mattes Erscheinungsbild ist ein gutes Indiz, aber kein alleiniger Beweis für die richtige Rauheit.

Werkstattpraxis für prozesssichere Oberflächen ohne Verzug und Kontamination

Die Prozesssicherheit entsteht durch mehrere aufeinander abgestimmte Schritte. Jeder einzelne beeinflusst die Haftung. Besonders bei Abgaskrümmern ist es riskant, die Arbeit auf das Strahlen und Lackieren zu verkürzen. Poren, Montagefett, Silikonreste, Schleifstaub und Feuchtigkeit können trotz sauberer Optik später zu Blasen, Kratern oder Unterwanderung führen.

1. Thermisch entgasen: Gusskrümmer werden vor dem endgültigen Strahlen kontrolliert erwärmt. Durch das Bake-Out können Öle und Kohlenstoffverbindungen aus den Poren austreten. Nach dem Abkühlen werden die Rückstände entfernt. Temperatur und Haltezeit müssen zum Bauteil und zum Beschichtungssystem passen, damit keine zusätzlichen Verzüge entstehen.
2. Funktionsflächen schützen: Flansche, Dichtflächen, Gewinde, Passungen und Kennzeichnungen werden mit geeigneten Metall- oder Hochtemperaturschablonen abgedeckt. Klebeband allein ist bei aggressivem Strahlen oft unzureichend. Schutzkappen und passgenaue Stopfen verhindern, dass Strahlgut in Innenräume oder Gewindegänge gelangt.
3. Druck und Winkel kontrollieren: Die Düse wird gleichmäßig geführt und nicht auf einer Stelle gehalten. Bei Dünnwandteilen reduziert ein flacherer Winkel die lokale Belastung. Flansche sollten nicht einseitig erwärmt werden. Der Abstand zur Oberfläche, der Luftdurchsatz und der Zustand der Düse sind zu dokumentieren, wenn reproduzierbare Ergebnisse gefordert sind.
4. Reststaub entfernen: Nach dem Strahlen werden Partikel mit trockener, sauberer Druckluft entfernt. Ölhaltige Kompressorluft ist ungeeignet. Je nach Beschichtungssystem folgen geeignete silikon- und fettfreie Reiniger. Danach darf die Oberfläche nicht mehr mit bloßen Händen berührt werden. Nitrilbeschichtete oder für die Anwendung geeignete saubere Handschuhe verhindern neue Fettfilme.
5. Zeitfenster einhalten: Zwischen dem Strahlen und dem Farbauftrag sollte möglichst wenig Zeit liegen. Feuchtigkeit und Umgebungsluft können bei Stahl schnell Flugrost oder Reoxidation auslösen. Das vorbereitete Teil wird trocken, staubarm und geschützt gelagert. Bei Edelstahl ist zusätzlich auf eisenfreie Werkzeuge und getrennte Arbeitsmittel zu achten.

Die Beschichtung selbst sollte in der vom Hersteller vorgesehenen Schichtstärke aufgetragen werden. Ein zu dicker Auftrag kaschiert zwar kleine optische Unregelmäßigkeiten, kann aber Lösungsmittel einschließen, die beim späteren Einbrennen Blasen bilden. Ein zu dünner Auftrag schützt unzureichend und bildet über hohen Profilspitzen keine geschlossene Deckung. Bei vielen Hochtemperatursystemen erfolgt die industrielle Aushärtung im Ofen, während nach der Montage ein definierter Einbrennzyklus erforderlich sein kann. Dieser muss stufenweise erfolgen, damit die Beschichtung nicht durch einen abrupten Temperaturanstieg überlastet wird.

Auch die Bauteilgeometrie entscheidet über den Erfolg. Scharfe Außenkanten, Schweißnähte und Übergänge zwischen Flansch und Rohr reagieren anders als große ebene Flächen. An Kanten kann die Schicht dünner werden, während sich in Vertiefungen Material sammelt. Eine gleichmäßige Spritzbewegung mit überlappenden Bahnen ist daher wichtiger als ein besonders schneller Auftrag. Wer die Vorbehandlung, das Strahlen, die Reinigung und das Einbrennen als zusammenhängenden Prozess betrachtet, reduziert die typischen Ursachen späterer Abplatzungen deutlich.

Dauerhafte Haltbarkeit beginnt lange vor dem ersten Lackierzug

Die präzise eingestellte Oberflächenrauheit ist der entscheidende Hebel gegen Delamination unter Extremtemperaturen. Eine keramische Schicht braucht weder eine spiegelglatte Fläche noch ein grobes Kraterfeld, sondern ein gleichmäßiges, zum Beschichtungsaufbau passendes Ankerprofil. Ra und Rz müssen gemeinsam betrachtet werden. Erst dadurch lässt sich beurteilen, ob die Mikroverzahnung tatsächlich tragfähig ist oder ob einzelne Spitzen und Vertiefungen die Schicht zusätzlich belasten.

Werkstoffspezifische Parameter trennen die professionelle Veredelung vom fehleranfälligen Do-it-yourself-Versuch. Grauguss benötigt eine andere Entgasungs- und Strahlstrategie als ein 1,0 Millimeter dünnes Edelstahlrohr. Korngröße, Korngeometrie, Druck, Winkel, Strahlzeit und Reinheit des Strahlguts müssen zusammenpassen. Wird diese Kette technisch sauber umgesetzt und die Beschichtung anschließend innerhalb des vorgesehenen Zeitfensters aufgetragen und ausgehärtet, bleibt der Hitzeschutz auch unter wiederholten Temperaturwechseln und nach vielen tausend Kilometern belastbar. Dauerhaftigkeit entsteht nicht durch einen besonders hitzefesten Lack allein, sondern durch das präzise Zusammenspiel von Metall, Oberfläche und Beschichtungsprozess.
